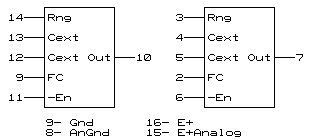

ГГ1 = (124) - 2 генератора управляемых
напряжением
|
Rng- вход диапазона регулирования
Cext- подключение внешней емкости
FC- вход управления частотой
-En- разрешение выходного каскада
Out- выход
Gnd- общий вывод
AnGnd- общий вывод высокочастотной части
E+ питание
E+Analog- питание высокочастотной части
Схема содержит 2 независимых генератора, управляемых напряжением (ГУНа)
на кристалле. Выходная частота каждого ГУНа устанавливается единственным
внешним компонентом, кварцем или емкостью, в сочетании с двумя входами,
чувствительными к напряжению: "управление частотой" (Frequency control)
и "диапазон регулирования" (Range). Эти входы могут быть использованы для
изменения частоты. При V(Rng) = V(Freq) = 2 В:
F=0.0001/Cext для 555ГГ1 [F] - герц.
F=0.0005/Cext для 531ГГ1 [C] - фарада.
Вход "Enable" разрешает или запрещает выходные импульсы при низком или
высоком потенциале на нем, соответственно. Внутренний генератор 555ГГ1 продолжает
работать даже если выход запрещен, в то время как внутренний генератор 531ГГ1
стартуется и останавливается входом "Enable". Внутренняя схема синхронизации
делает так, чтобы первый же выходной импульс не укорачивался и не удлинялся.
Скважность выходных импульсов =2.
Параметры | 54LS/74LS (533,555) |
54S/74S (530,531) |
Выходная частота (мин.-макс.) | 1 Гц-20 МГц | 1 Гц-60 МГц |
Входной ток лог. 0 для "Enable" | 0.4 мА | 2.0 мА |
Входной ток для "Range" или "Freq.control" | ||
при U=1 В | -10- 50 мкА | - 1- 15 мкА |
при U=5 В | -50-250 мкА | -10- 50 мкА |
Ток потребления (по выводам 15 и 16 суммарно и при запрещенном выходе) | -30- 50 мА | -105-150 мА |
Выходная частота (управляемая емкостью при C=2 пФ) (МГц) | ||
U(Freq)=4 В, U(Rng)=1 В | 20-30- | 60-85- |
U(Freq)=4 В, U(Rng)=5 В | 11-20- | 25-40- |
Выходная частота (управляемая кварцем при U(Freq)=H, U(Rng)=L) (МГц) | 10-20- | |
Величина внешней емкости | 8.3пФ - 500 мкФ | 8.3пФ-500 мкФ |
Козак Виктор Романович, Новосибирск, 11-июня-2014 г.
|
|
|
