Конфигурирование платы.

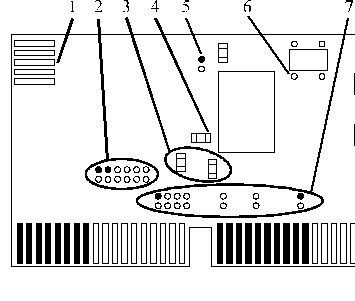

Плата конфигурируется следующими джамперами (см. схему):



джамперы "2" (парами) устанавливают канал DMA;
джампер "5" устанавливает базовый адрес (разомкнут = 0x250, замкнут = 0x240);
джамперы "7" устанавливают линию прерывания (IRQ).

По умолчанию джамперы на плату не паяются. Это соответствует тому, что в большинстве случаев пользователь использует базовый адрес 0x250 и не пользуется IRQ и DMA. Для изменения базового адреса следует замкнуть джампер "5". Для пользования IRQ следует установить джампер на желаемую линию IRQ (подписано на плате). Для пользования DMA следует установить два джампера на желаемый канал DMA (подписано на плате).

Заменой прошивки "Альтеры" обеспечиваются альтернативные конфигурации:

  • смена базового адреса на 0x2B0 (джампер"5" разомкнут = 0x2B0, замкнут = 0x2A0)
  • возможность разделения одной линии прерывания между двумя платами PPI
