CC-232 (K0620)
Контроллер КАМАК-крейта с интерфейсом RS232.
скорость передачи по RS232 до 57600 bps
гальваническая изоляция до 1000V
до 1000 КАМАК-циклов в секунду
аппаратный watchdog timer
процессор Intel 8031 (1816ВЕ31)
питание +6V ( не более2A импульсно, менее1A типовое)
Крейт контроллер СС-232 предназначен для использования
в малых системах автоматизации, где не требуется высокая
скорость обмена с КАМАК крейтом. Предполагается, например,
использовать его в составе комплекса аппаратуры предназначенного
для управления промышленными ускорителями. Крейт контроллер
имеет интерфейс RS-232,что позволяет легко подключить
КАМАК крейт практически к любой ЭВМ.
|
Последовательный порт контроллера работает в режиме: 8-бит,
четность even , 2 стоповых бита. Используются только линии
передачи данных. Приемник и передатчик интерфейса гальванически
развязаны по питанию двойной трансформаторной развязкой,
по сигналам оптронной развязкой. Предельное напряжение
изоляции до 1000в.

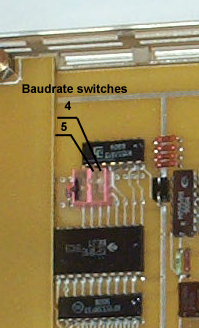

Переключатель скорости передачи |
sw 5 |
sw 4 |
Baudrate |
on |
on |
57600 |
on |
off |
19200 |
off |
on |
9600 |
off |
off |
4800 |
Рекомендуемая распайка кабеля (симметричная, для подключения
к 9pin разъему последовательного порта IBM PC).
