Справочник по стандартным
цифровым ТТЛ микросхемам
|
|

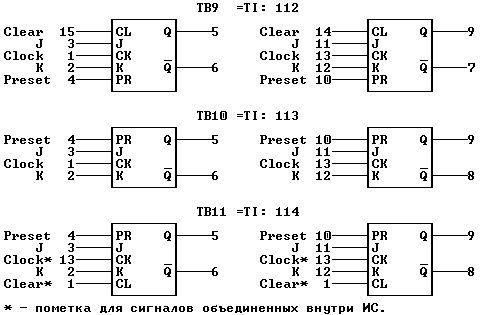

ТВ9 = (112) - сдвоенный J-K триггер
со сбросом и предустановкой
ТВ10 = (113) - сдвоенный J-K триггер с предустановкой ТВ11 = (114) - сдвоенный J-K триггер с предустановкой, общим сбросом и тактированием |
| Preset | Clear | Clock | J | K | Q | -Q |
| L | H | X | X | X | H | L |
| H | L | X | X | X | L | H |
| L | L | X | X | X | H* | H* |
| H | H | ~\_ | L | L | Q0 | -Q0 |
| H | H | ~\_ | H | L | H | L |
| H | H | ~\_ | L | H | L | H |
| H | H | ~\_ | H | H | -Q0 | Q0 |
| H | H | H | X | X | Q0 | -Q0 |
| Параметры |
(533,555) |
530,531 |
| Вх.ток лог.0 (для входов J, K), мА | 0.4 | 2 |
| Вх.ток лог.0 (для входов Clear),[ТВ9] мА | 0.8 | 7 |
| Вх.ток лог.0 (для входов Clear),[ТВ11] мА | 1.6 | 14 |
| Вх.ток лог.0 (для входов Preset), мА | 0.8 | 7 |
| Вх.ток лог.0 (для вх. Clock),[ТВ9,ТВ10] мА | 0.8 | 4 |
| Вх.ток лог.0 (для вх. Clock),[ТВ11] мА | 1.6 | 8 |
| Вх.ток лог.1 (для входов J, K), мкА | 20 | 50 |
| Вх.ток лог.1 (для входов Clear),[ТВ9] мкА | 60 | 100 |
| Вх.ток лог.1 (для входов Clear),[ТВ11] мкА | 120 | 200 |
| Вх.ток лог.1 (для вх. Clock),[ТВ9,ТВ10] мкА | 80 | 100 |
| Вх.ток лог.1 (для вх. Clock),[ТВ11] мкА | 160 | 200 |
| Ток потребления, мА | -4-6 | -30-50 |
| Задержки распространения, нс | ||
| От "Cl" или "Pr" Q= H-->L | -15-20 | -5 - 7 |
| От "Cl" или "Pr" Q= L-->H | -15-20 | -4 - 7 |
| От входа "Clock" Q= L-->H | -15-20 | -4 - 7 |
| От входа "Clock" Q= H-->L | -15-20 | -5 - 7 |
| Максимальная тактовая частота, МГц | 30-45- | 80-125- |
| Ширина импульса "Clock" (H) | 20- | 6- |
| Ширина импульса "Clock" (L) | 6.5- | |
| Ширина импульса "Clear", "Preset" (L) | 25- | 8- |
| Время предустановки данных до ~\_ | 20- | 3- |
| Время удержания данных после ~\_ | 0- | 0- |
| Параметры |
(1531) |
(1533) |
(1530) |
| Вх.ток лог.0 (для входов J, K), мА | 0.6 | 0.2 | 1 |
| Вх.ток лог.0 (для входов Clear),[ТВ9] мА | 3 | 0.4 | 5.5 |
| Вх.ток лог.0 (для входов Clear),[ТВ11] мА | 3 | 0.4 | 11.5 |
| Вх.ток лог.0 (для входов Preset), мА | 3 | 0.4 | 5.5 |
| Вх.ток лог.0 (для вх. Clock),[ТВ9,ТВ10] мА | 2.4 | 0.2 | 5 |
| Вх.ток лог.0 (для вх. Clock),[ТВ11] мА | 2.4 | 0.2 | 10.5 |
| Вх.ток лог.1 (для входов J, K), мкА | 20 | 20 | 20 |
| Вх.ток лог.1 (для входов Clear),[ТВ9] мкА | 20 | 40 | 100 |
| Вх.ток лог.1 (для входов Clear),[ТВ11] мкА | 20 | 40 | 200 |
| Вх.ток лог.1 (для вх. Clock),[ТВ9,ТВ10] мкА | 20 | 20 | 100 |
| Вх.ток лог.1 (для вх. Clock),[ТВ11] мкА | 20 | 20 | 200 |
| Ток потребления, мА | -12-19 | -2.5-4.5 | -38- |
| Задержки распространения, нс | |||
| От "Cl" или "Pr" Q= H-->L | -7.0 | -15 | -3 |
| От "Cl" или "Pr" Q= L-->H | -7.7 | -18 | -4 |
| От входа "Clock" Q= L-->H | -7.7 | -15 | -3 |
| От входа "Clock" Q= H-->L | -7.7 | -19 | -4 |
| Максимальная тактовая частота, МГц | 100- | 30- | -175- |
| Ширина импульса "Clock" (H,L) | 5- | 16.5- | |
| Ширина импульса "Clear", "Preset" (L) | 5- | 10- | |
| Время предустановки данных до ~\_ | 3- | 22- | |
| Время удержания данных после ~\_ | 0- | 0- |
