Справочник по микросхемам памяти

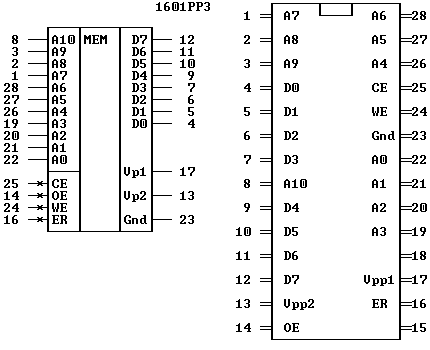

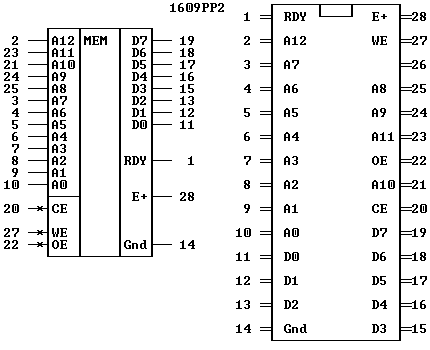

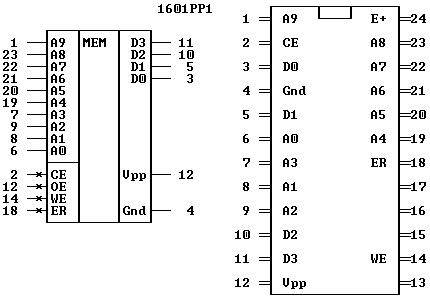

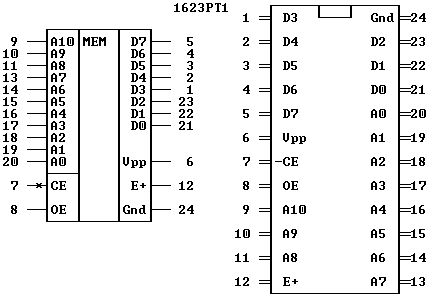

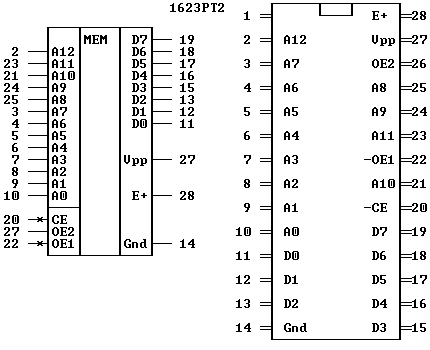

Расположение выводов микросхем РПЗУ

Таблица функционирования

`A10-A0`	`-CE`	`OE`	`Vpp`	`Режим`
`Ai`	`L`	`H`	`L`	`Считывание`
`Ai`	`L`	`L`	`L`	`Запрет выхода`
`X`	`X`	`X`	`H`	`Запрещенная комбинация`
`Любая другая комбинация`				`Хранение`

Таблица функционирования

`A10-A0`	`-CE`	`-OE1`	`OE2`	`Vpp`	`Режим`
`Ai`	`L`	`L`	`H`	`L`	`Считывание`
`Ai`	`L`	`X`	`L`	`L`	`Запрет выхода`
`Ai`	`L`	`H`	`X`	`L`	`Запрет выхода`
`X`	`X`	`X`	`X`	`H`	`Запрещенная комбинация`
`Любая другая комбинация`					`Хранение`
