Справочник по микросхемам памяти

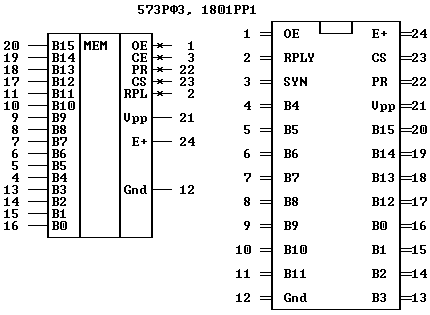

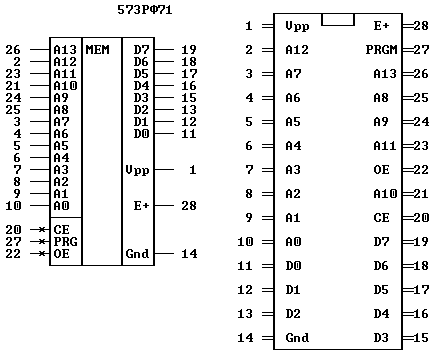

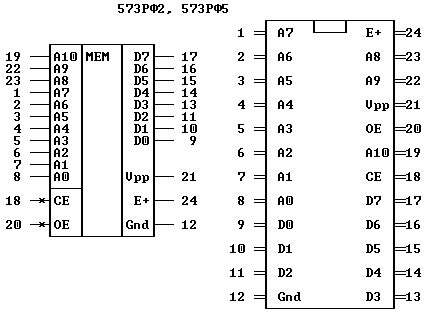

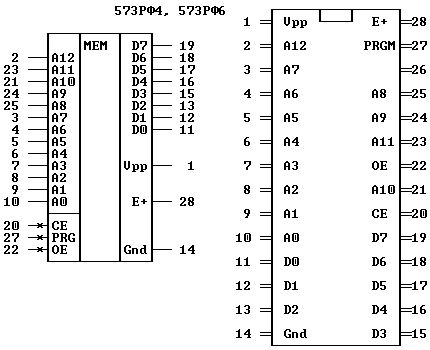

Расположение выводов микросхем РПЗУ

Таблица функциональных состояний для 573РФ2

`Входы`				`Выходы`	`Режим работы`
`A0...A10`	`-CE`	`-OE`	`Vpp`	`D0...D7`
`L/H`	`L`	`L`	`5v`	`Out`	`Считывание`
`L/H`	`H`	`H`	`24v`	`L/H`	`Запись`
`X`	`L`	`H`	`5v`	`Z`	`Невыбор`
`X`	`H`	`X`	`5v`	`Z`	`Хранение(пониженная мощность)`
`X`	`L`	`H`	`24v`	`Z`	`Запрет записи`
`L/H`	`L`	`L`	`24v`	`Out`	`Проверка записи`

В незапрограммированной микросхеме хранятся единицы

Козак Виктор Романович, Новосибирск, 23-июня-2014 г.	email: kozak@inp.nsk.su
