ИЕ15 - программируемый счетчик/делитель  561ИЕ15 = CD4059A

    ИЕ15 представляет из себя вычитающий счетчик - делитель, который может быть запрограммирован чтобы делить входную частоту на любое число от 3 до 15999. Выходной сигнал является импульсом с шириной равной периоду тактовой частоты, который повторяется с частотой в "N" раз меньше входной. Счетчик предустанавливается 16-ю входными сигналами.
    Три входа Ka, Kb, Kc определяют модуль деления первой и последней секций счетчика в соответствии с таблицей истинности. Каждый раз, когда первая (самая быстрая) счетная секция проходит один цикл, она уменьшает на 1 число загруженное в трехдекадную промежуточную ступень и в последней счетной секции, которая состоит из триггеров не нуждающихся в работе первой секции. Например, в режиме 2 в первой счетной секции нужен только один триггер. Поэтому последняя счетная секция имеет три триггера, которые могут быть предустановлены в значение до 7-ми в позиции "тысячи". Если для первой секции желательно установить значение 10 то Ka, Kb, Kc устанавливаются в значения 1, 1, 0 и входы 1-4 используются чтобы установить первую счетную секцию и не могут быть использованы для загрузки последней секции. Промежуточная ступень счетчика состоит из трех десятичных счетчиков, устанавливаемых входами 5-16.
    Входы выбора режима устанавливают максимальное значение 9999 (когда первая счетная секция делит на 5 или 10) или 15999 (когда первая счетная секция делит на 8, 4 или 2).
    Три декады промежуточного счетчика могут быть установлены в двоичное значение 15, а не в десятичное 9 и со своим весом (1, 10, 100) умножается на значение MODE. Например, для MODE=8, числа с которых может начать считать счетчик могут быть следующими:

3-я декада	1500
2-я декада	150
1-я декада	15
последняя счетная секция	1000

    Сумма этих чисел (2665) умножается на MODE (8) и равна 21320. Первая счетная секция может быть установлена в 7. Поэтому в режиме 8 максимальный устанавливаемый коэффициент равен 21327.
    Наибольшее возможное число деления показано в колонке "Расширенный диапазон" в таблице.
    Управляющие входы Kb и Kc могут быть использованы для перевода счетчика в состояние "Master preset". В этом состоянии триггера счетчика загружаются значениями входов данных, но счет начинается только после изменения режима.
    Перед установкой режима 5 сначала должен быть установлен режим "Master preset".
    Когда устанавливается режим "Master preset", он должен длиться не менее трех полных тактовых циклов.
    После режима "Master preset" когда входы изменились в один из режимов, следующий положительный фронт тактового импульса изменяет внутреннее состояние микросхемы так, что декремент счетчиков начнется по следующему положительному фронту тактового импульса. Таким образом, после режима "Master preset" должен пройти один лишний тактовый импульс прежде чем выход перейдет в состояние H.
    Высокий потенциал на входе El заставит счетчик сохранять состояние H с того момента, когда появится выходной импульс, до тех пор, пока на вход El не будет подан потенциал L. Если El=L, выход будет оставаться в состоянии H только один тактовый цикл.


Входы   режима  Ka Kb Kc	Первая счетная секция			Последняя счетная     секция			Диапазон      счетчика
	MODE  деле- ние на	Может быть уста- новлен	Исполь- зуемые входы	MODEl деле- ние на	Может быть уста- новлен	Исполь- зуемые входы	Норма- льный макс.	Расши- ренный (макс.
1  1  1	2	1	1	8	7	2,3,4	15 999	17 331
0  1  1	4	3	1,2	4	3	3,4	15 999	18 663
1  0  1	5	4	1,2,3	2	1	4	9 999	13 329
0  0  1	8	7	1,2,3	2	1	4	15 999	21 327
1  1  0	10	9	1,2,3,4	1	0	-	9 999	16 659
X  0  0	Master preset			Master preset			-	-

Чтобы разделить частоту на какое-либо число, его значение можно определить по формуле:
    N= [MODE] * [1000*Decade 5 Preset + 100*Decade 4 Preset +
       10*Decade 3 Preset + 1*Decade 2 Preset] + Decade 1 Preset
    Здесь MODE- коэффициент деления первой счетной секции.
    Чтобы вычислить значения Preset для каждой декады нужно исходное N разделить на избранный режим.
        Пример: N=8479, MODE=5
        N/MODE= 8479/5 = 1695 + Остаток (4).

Входы    1  2  3  4  5  6  7  8  9 10 11 12 13 14 15 16
Значения 0  0  1  1  1  0  1  0  1  0  0  1  0  1  1  0
         -------  -  ----------  ----------  -----------
            4     1       5           9           6
Проверка:
    N= 5(1000*1 + 100*6 + 10*9 + 1*5) + 4 = 8479

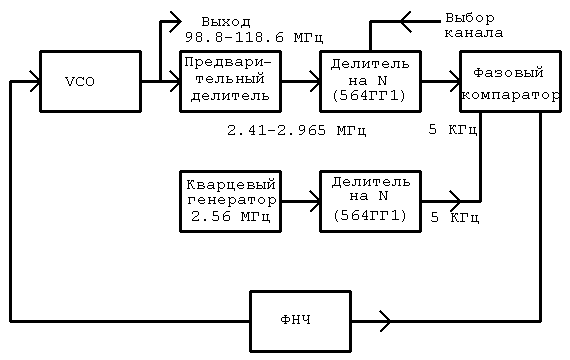

    Пример цифровой ФАПЧ для синтезатора ЧМ диапазона



Микросхема	4059A	4059A	ИЕ15А	ИЕ15А	ИЕ15Б	ИЕ15Б
Параметры (T=+25) при питании	E=+5	E=+10	E=+5	E=+10	E=+5	E=+10
Выходной ток логического 0, мА	2-4-	4-9-	2-	4-	2-	4-
При выходном напряжении, В	0.4	0.5	-	-	-	-
Выходной ток логической 1, мА	0.4-0.8-	0.9-1.8-	0.4-	0.9	0.4-	0.9
При выходном напряжении, В	4.6	9.5	4.6	9.5	4.6	9.5
Задержки распространения, нс	-180-360	-90-180	-360	-180	-360	-180
Длительность тактового импульса	-200	-100	-	-	-	-
Максимальная рабочая частота, МГц	1.5-3-	3-6-	1.5-	3-	0.75-	1.5-
